Contexte

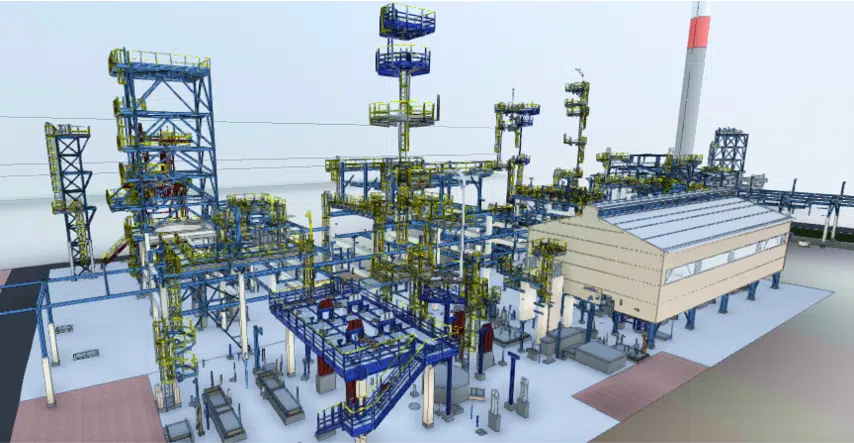

Quarta a été missionné en 2021 par un groupe industriel international afin de les accompagner sur l’ensemble des travaux de transformation d’un de leurs sites industriels. Notre équipe dédiée à la numérisation de patrimoine est régulièrement formée et certifiée pour accéder à ces sites sensibles. Nous avons scanné en 3D et en couleurs une importante partie du complexe. Le nuage de points assemblé et nettoyé nous a servi de base pour la modélisation 3D de l’ensemble de la structure, des équipements et de la tuyauterie du site, dans la solution E3D d’AVEVA.

Le projet :

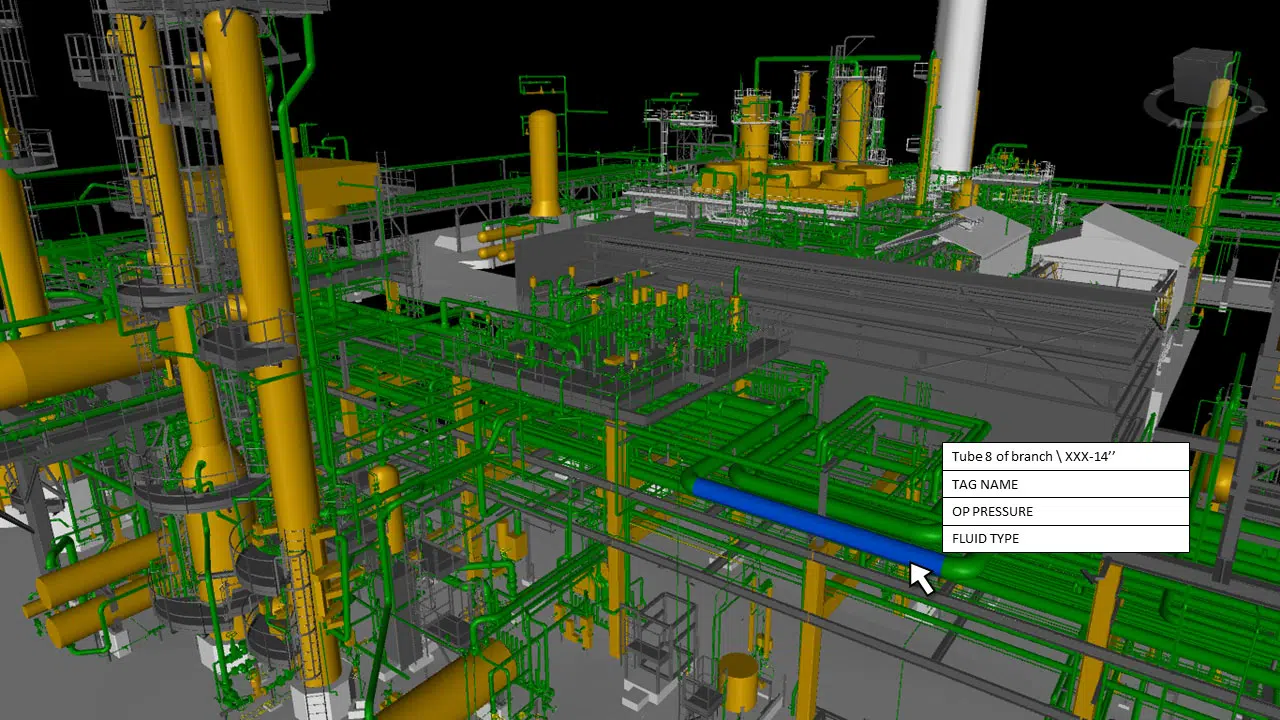

La modélisation 3D n’est pas seulement géométrique, puisque le cahier des charges du maître d’ouvrage nous a demandé d’associer à chaque objet l’ensemble des renseignement attributaires dont il dispose. Dès lors, chaque tuyau a été identifié par son unique nom, auquel nous avons rattaché entre autres le type de fluide, le diamètre, la pression maximale, la spec et les normes de conception…

La maquette intelligente est utilisée aujourd’hui par les équipes en charge de transformer l’usine pour dimensionner de nouveaux équipements, faire des simulations d’écoulement de fluides, des calculs de structures, des simulations de clashs, des vérifications du respect des normes internationales de conception… Elle sera utilisée demain en exploitation et maintenance après avoir servi de base à la formation des nouveaux opérateurs via des casques de réalité virtuels.
